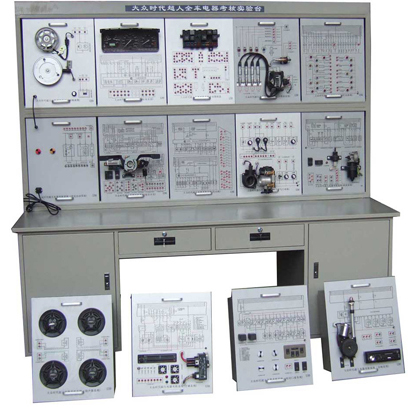

SBC-07汽車技能鑒定考核裝置
產品特點：汽車技能鑒定考核裝置-八大電子模塊
裝置功能配置：
1、裝備分七大模塊：1.起動/充電系統、2.發動機點火/噴油系統、3.雨刮系統、4.燈光照明系統、5.儀表系統、6.音響系統、7.電動門窗/電動后視鏡等。各模塊相互獨立且緊密聯系，能按照原車操作方式，正常演示原車各大電器工作原理；并可隨時拆卸/裝配各模塊，方便對學員進行全車電器實訓考核需要。
2、各模塊上部：1、配電路原理圖，各電器整齊系統擺放，每個部件標注名稱；中部：2、配相對應的線路連接端子。3、下部：配通用的電源、LED工作顯示燈、液晶數字表等通用設備�？勺寣W(xué)生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力。
各模塊實訓功能要求：
1）、起動/充電系統：完整的起動/充電系統電路原理圖。外配： 1.1KW三相異步電機帶動發電機，動態檢測充電系統是否正常工作，同時為用電設備供電。方便教師教學，同時提高學習興趣。
2）、發動機點火/噴油系統：完整的發動機點火/噴油、發動機智能鑰匙防盜電路原理圖，同時外加：發動機曲軸/速度調節模擬器、噴油LED頻率顯示燈；可通過正確的跨線方法，動態觀察點火/噴油工作工況，通過調節發動機曲軸/速度模擬器，動態觀察不同工況下，點火/噴油各種頻率脈寬模擬，形象的表達發動機電控系統。
3）、雨刮系統：完整的雨刮系統電路圖，通過跨線連接后，可按照原車功能，正常演示，雨刮系統：間隙檔、低速檔、高速檔等運行狀態，同時配：雨刮低速、雨刮高速、噴水器電機等工作LED顯示燈，實時觀察各種狀態動態變化情況。
4）、燈光照明系統：完整的燈光照明系統電路原理圖，通過跨線連接后，可按照原車功能，正常演示前大燈/小燈，轉向燈，霧燈、剎車燈、倒車燈等照明系統工作狀況。便于分析各電器工作原理，線路走向等，為教學與學員理解提供更加簡明的方法。
5）、儀表系統：完整的儀表教學模塊，同時外加各種信號模擬裝置，能夠真實的展示儀表系統的各種信號提取顯示功能。為駕駛提供良好安全隱患信號，大大的避免安全事故發生。
6）、音響系統：1 可播放全區域VCD， CD，CD-R/RW，MP3等格式碟片；2 收音可存儲本地發射的AM調幅頻道（12個）和FM立體聲調頻（18個）；3 支持外接分壓式萬能方向盤控制，不破壞原車功能，方便司機操作；4 支持2.0版本U盤；5 二路視頻輸出，四路音頻；一路視頻輸入，二路音頻輸入；6 全智能化，人性化操作界面
7）、車門系統：完整的電動門窗/電動后視鏡電路圖，充分展示原車汽車CAN-BUS車門/電動后視鏡系統的結構組成和工作原理；可模擬車門防盜系統各種功能，如鑰匙啟動電動車窗、門鎖等功能，能進行鑰匙匹配、解鎖等實訓操作；裝原車OBD－II診斷座、可連接專用解碼器通過CAN-BUS系統對發動機電控系統、防盜系統進行故障碼讀取、故障碼清除、動態數據流讀取、波形分析等實驗。
3、七工位結構：每個臺架共可同時容納七個實訓工位;獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
4 、每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
裝置工藝要求：
1、裝備整體采用分式機構設計，外框統一采用40×20×1.5mm,國際標準鋼板機械沖壓結構架，底架均配40×40×1.5MM 50×50×2.0MM；裝備結構穩定、樣式新穎、美觀大方、安全系數高。
2、面板電路原理圖制造工藝先進，采用5mm厚，高強度復合塑料板，彩色噴繪技術，高強度保護膜制作而成。確保面板結構穩定，同時提高裝備檔次。
3、配有桌面課本放置區域，規格為：2200×200（長×寬）mm，方便于放置課本資料、輕型檢測儀器等；樣式新穎，更人性化。
4、輪腳結構：半徑：50mm 厚50mm的萬向帶鎖尼龍輪腳裝置，可固定/行移動式教學。
|
