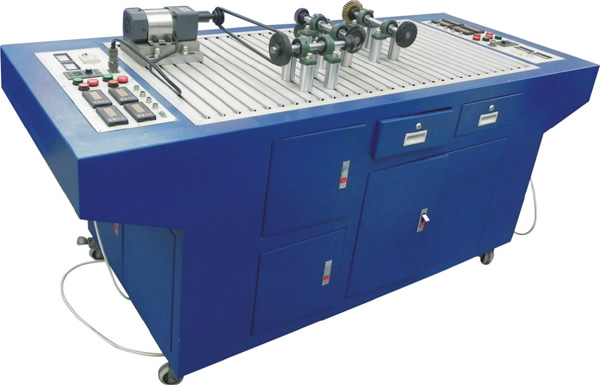

SB-JXD型機構系統搭接與測試實驗臺
一、概
述
機械系統搭接與測試實驗臺是SB-JXD-A型機械系統搭接實驗臺全面升級的新一代產品，在SB-JXD-A型機械系統搭接實驗臺
的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。
二、主要特點
1、安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統。
2、所有傳動輪系采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。
3、該實驗臺和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點;
4、可組成性能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。
5、該實驗臺是一種全開放式實驗臺，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地面積；
6、
配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。
三、實驗內容
（包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等）
1、
帶傳動
2、 鏈傳動
3、 圓柱直齒輪傳動
4、 圓柱斜齒輪傳動
5、 圓錐直齒輪傳動
6、
蝸桿、蝸輪傳動
7、多軸齒輪傳動1
8、多軸齒輪傳動2
9、萬向聯軸器傳動
10、齒輪曲柄滑塊機構
11、偏心輪曲柄對心滑塊機構
12、偏心輪曲柄偏置滑塊機構
13、齒輪曲柄搖桿機構
14、偏心輪曲柄搖桿機構
15、多級傳動系統1
16、多級傳動系統2
17、多級傳動系統3
18、
綜合傳動系統1
19、 綜合傳動系統2等
|
